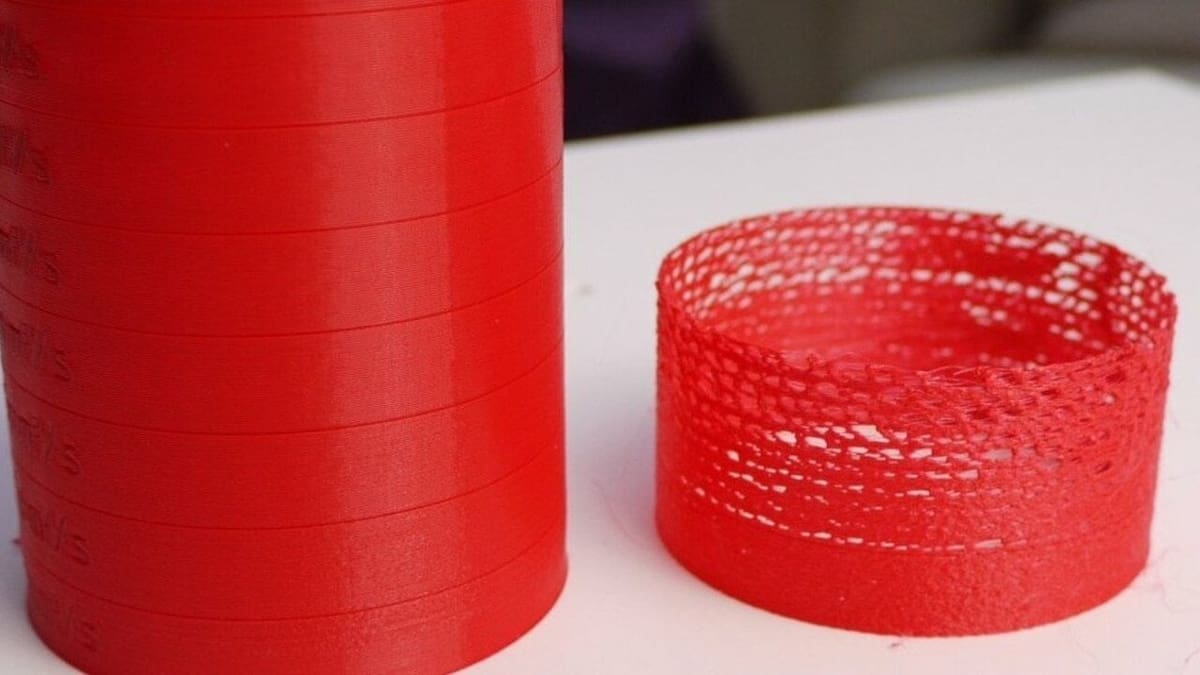

Featured image of La sous-extrusion en impression 3D  : trucs et astuces
Ne laissez pas la sous-extrusion faire son trou !

La sous-extrusion en impression 3D  : trucs et astuces

Picture of Tobias Hullette
by Tobias Hullette
Jan 23, 2019

Si vous êtes familier avec l'impression 3D, il est fort probable que vous soyez habitué, bien qu'à contrecœur, à la sous extrusion. C'est le fléau des makers. Avec ces trois solutions faciles, cependant, reprenez le contrôle de la situation.

La sous-extrusion, c’est quoi ?

An under-extruded Benchy.
An under-extruded Benchy. Source: 3DBenchy

On parle de sous-extrusion lorsque l’imprimante 3D extrude une quantité insuffisante de plastique. Ce phénomène peut provoquer des espaces entre les couches, voire des couches manquantes ou trop fines. Des petits points ou des trous peuvent également être observés dans les couches. La sous-extrusion compromet par ailleurs la qualité de l’impression, mais aussi sa robustesse.

Nous vous proposons ci-dessous trois solutions simples et efficaces qui devraient vous aider à régler ce problème agaçant.

Astuce nº 1 : Augmenter le multiplicateur d’extrusion

Various extrusion multipliers.
Various extrusion multipliers. Source: Ox7D

Si votre extrudeur éjecte trop peu de filament, la première chose à faire est de vous rendre sur votre logiciel de découpe afin d’ajuster à la hausse les paramètres du multiplicateur d’extrusion (autrement dit, le débit). Cela va permettre de faire s’écouler plus de filament, et, espérons-le, d’améliorer le processus d’extrusion.

Essayez d’ajuster le multiplicateur par tranche de 2,5 % jusqu’à trouver le bon réglage. Attention, cependant, de ne pas y aller trop fort, car cela pourrait causer des obstructions. En règle générale, le réglage ne doit pas dépasser 1,15 (soit un débit à 115 %), faute de quoi vous vous exposerez à d’autres types de problèmes.

Astuce nº 2 : Augmenter la température d’impression

A temperature tower.
A temperature tower. Source: All3DP

Une température d’impression trop basse empêche le filament de s’écouler correctement. La température de la buse représente donc un facteur important à prendre en compte si vous rencontrez des problèmes de sous-extrusion.

Essayez d’augmenter la température d’impression par tranche de 5 degrés jusqu’à atteindre le réglage adapté à votre machine et au matériau utilisé. Vous pouvez modifier ce réglage soit en imprimant plusieurs fois un test et en ajustant la température, soit en imprimant une tour de température, qui vous permet de tester plusieurs températures à la fois.

Astuce nº 3 : Régler le diamètre du filament

Measuring that filament.
Measuring that filament. Source: All3DP

Cette correction permet de résoudre une erreur très fréquente : la saisie incorrecte du diamètre du filament. Par exemple, si vous indiquez à votre logiciel de découpe que votre filament possède un diamètre de 1,75 mm, alors qu’il mesure en fait 3 mm de large, l’extrudeur ne sera pas capable d’extruder au débit correct.

Servez-vous d’un pied à coulisse pour prendre la mesure exacte du diamètre de votre filament. Soyez précis ! Il suffit parfois de 0,1 mm de plus ou de moins pour causer des problèmes d’impression.

Quelques trucs et astuces supplémentaires

Evidence of a nozzle jam.
Evidence of a nozzle jam. Source: All3DP
  • Vitesse : Si la vitesse d’impression est réglée trop haute, votre machine risque de ne pas suivre le rythme et d’avoir du mal à extruder assez de filament en peu de temps. Essayez de réduire la vitesse d’impression de 20 mm/s et regardez si le résultat est plus satisfaisant.
  • Buse : Si la sous-extrusion observée dans vos impressions n’est pas uniforme, c’est sans doute à cause d’un problème d’obstruction. Vérifiez que votre buse est bien propre et sans bouchon.
  • Tube Bowden : Si votre imprimante fonctionne avec un extrudeur Bowden, pensez à bien vérifier son tube. Il s’agit là d’une source probable de sous-extrusion, car le filament peut se coincer.

Nous espérons que ces quelques conseils et astuces pourront vous aider à régler les problèmes de sous-extrusion sur votre imprimante 3D. Maintenant, à vous de jouer !
