¡Convierte tu impresora 3D Creality en una máquina de grabado!

Picture of Tyler Koslow
by Tyler Koslow
Feb 15, 2019

¡Convierte tu impresora 3D Creality en una máquina de grabado!

El amante de la impresión 3D sueco y YouTuber Simon Sörensen ha compartido un nuevo vídeo instructivo sobre cómo convertir una impresora 3D Creality CR-10 en una máquina de grabado con solo unos simples pasos.

Como cualquier amante de la impresión 3D sabe, la tecnología de impresión 3D es solo un componente clave para una caja de herramientas de bricolaje completa. Otras herramientas como escáneres 3D, máquinas de grabado láser, máquinas para cortar madera y máquinas CNC pueden ser complementarias a tu impresora 3D de escritorio, y son útiles cuando necesitas realizar un proyecto específico.

La versatilidad es la clave del éxito para tu taller, y si bien hay diversas impresoras 3D todo en uno en el mercado, éstas tienden a costar más de lo que un amante de la impresión 3D de mentalidad austera está dispuesto a gastar. Pero el amante de la impresión 3D sueco Simon Sörensen, conocido por su canal de YouTube centrado en el bricolaje RCLifeOn, recientemente compartió un vídeo que muestra a sus seguidores cómo transformar la popular Creality CR-10 en una herramienta de grabado.

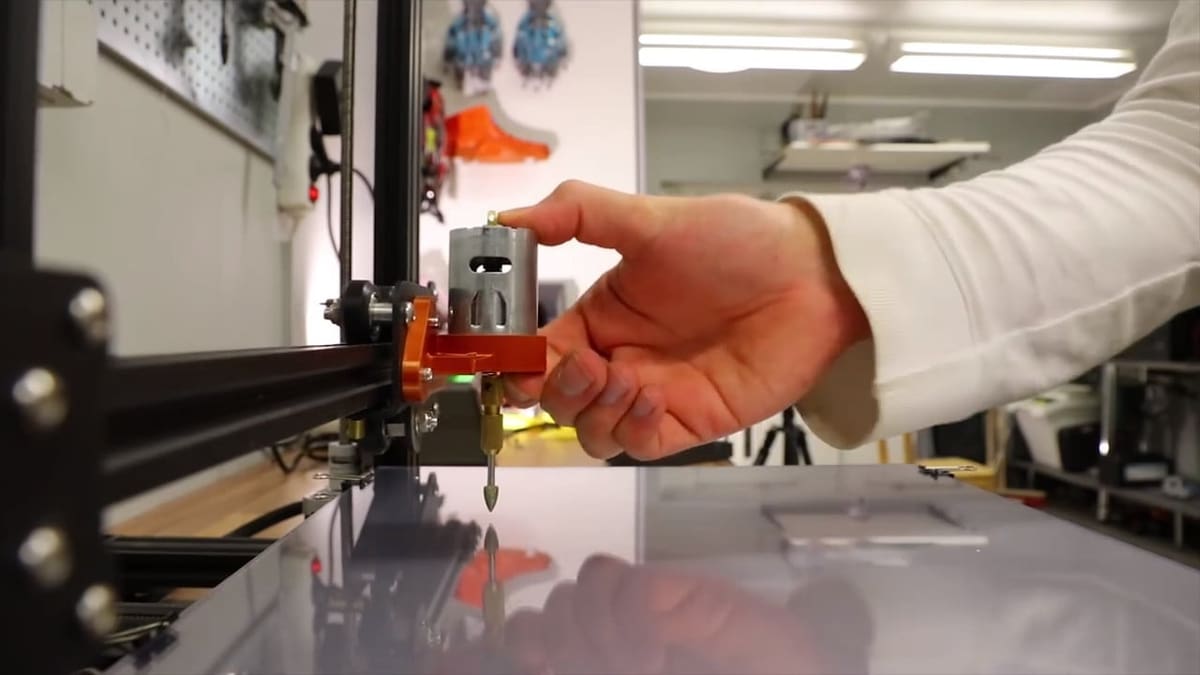

Después de colocar la herramienta de grabado en su impresora 3D, Sörenson pudo grabar con precisión imágenes detalladas en una lámina de acrílico. Como puedes ver a continuación, los resultados fueron extremadamente impresionantes, especialmente cuando se montó en una base que contenía una tira de luces LED RGB.

Recientemente presentamos a Sörenson en nuestra serie de proyectos de fin de semana por su uso innovador de plantillas impresas en 3D para crear gráficos personalizados para la ropa. Ahora, el popular YouTuber está despertando entusiasmo en toda la comunidad una vez más con su experimentación integral con el grabado.

Aunque su vídeo en particular se centra en la Creality CR-10, imaginamos que con los ajustes adecuados, su metodología también podría aplicarse a la Creality Ender 3 y a otras impresoras 3D baratas. Incluso si no posees ninguna de estas máquinas, el último proyecto de Sörenson al menos hará fluir tu creatividad.

Echemos un vistazo a las piezas requeridas e instrucciones paso a paso sobre cómo convertir la Creality CR-10 en una herramienta de grabado.

Proyecto de fin de semana: convertir una impresora 3D en una herramienta de grabado Material necesario y ensamblaje

El proyecto de Sörenson utiliza la Creality CR-10, una impresora 3D de escritorio asequible y muy codiciada con un gran espacio de construcción de 300 x 300 x 400 mm. Aparte de la impresora 3D en sí, esto es lo que necesitas para completar la transformación:

También necesitarás imprimir en 3D el soporte para el motor, que se puede descargar en Thingiverse.

Como verás en el vídeo instructivo que aparece a continuación, el proceso de ensamblaje es relativamente sencillo. El motor debe estar conectado al controlador PWM, que está alimentado por la fuente de alimentación de 12 V. Después de reunir todos los suministros, el fabricante siguió adelante y diseñó un soporte para motor específico para la Creality CR-10 para imprimir en 3D.

Después de colocar el soporte en el extrusor, el motor se inserta y debe encajar perfectamente en el accesorio impreso en 3D. Una vez conectado el controlador y la fuente de alimentación, simplemente conéctelos y observe cómo el motor y la broca giran.

Sörenson luego les muestra a los espectadores cómo diseñar una imagen (utilizando la de Bob Esponja) y prepararla en el programa de corte. Hay ciertos ajustes que deben realizarse para que la impresora funcione como una máquina de grabado. Por ejemplo, la imagen en sí debe configurarse con un grosor de capa de aproximadamente 1 mm, el diámetro del cabezal debe ser de 0,2 mm, la elevación vertical de retracción debe activarse a 1 mm, y así sucesivamente.

Para mostrar el acrílico grabado con luces LED, el amante de la impresión 3D diseñó una base que también se puede imprimir en 3D. Puedes obtener más información sobre el proceso de diseño de esta pieza en el vídeo que aparece a continuación. Si bien los resultados de su primer intento son bastante increíbles, Sörenson continúa refinando su proceso hasta grabar un fascinante agujero de gusano en 3D.

¿Estás interesado en convertir tu impresora 3D en una máquina de grabado CNC? Echa un vistazo al vídeo de RCLifeOn que aparece a continuación para inspirarte.
