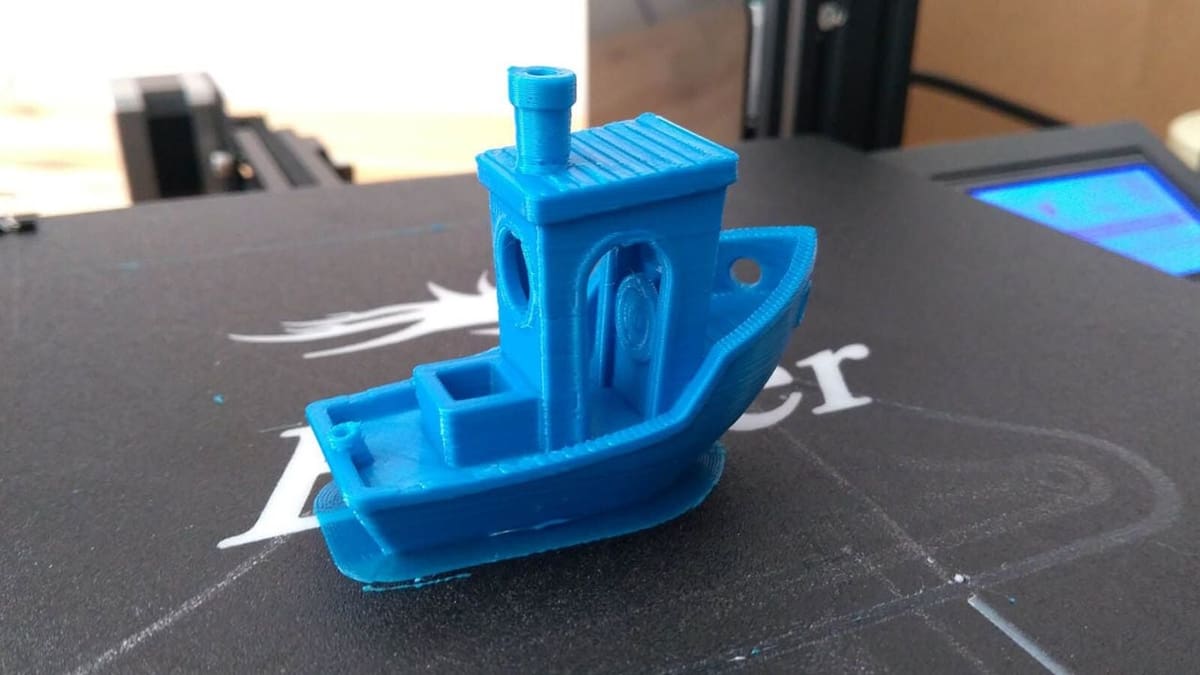

Creality Ender 3: 8 unverzichtbare Testdruck-Dateien zur Kalibrierung Ihres 3D-Druckers

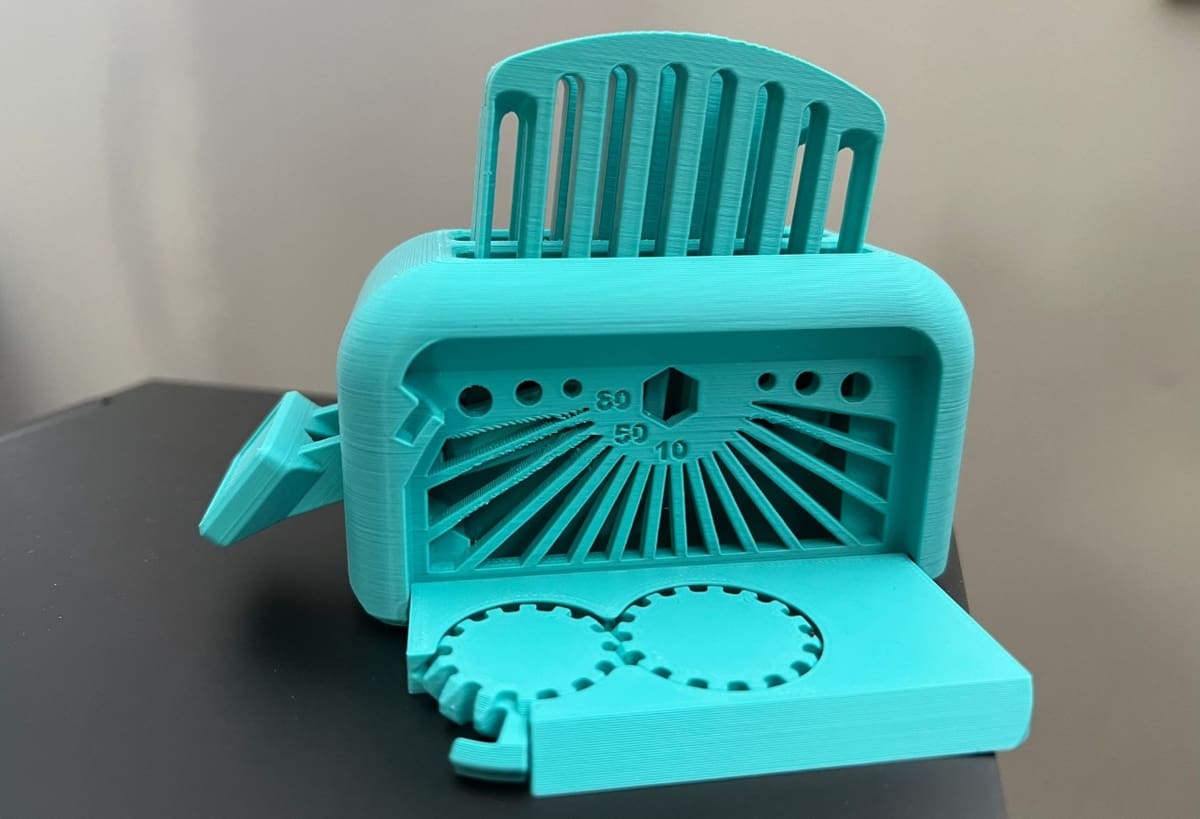

Dieses kleine Folterinstrument könnte einen Keil zwischen Sie und Ihren Ender 3 treiben. Das Design dieses Toasters verfügt über eine Reihe beweglicher Teile. Daher kann ein schlecht kalibrierter Drucker oder eine Kombination häufiger Druckprobleme die vorgesehene Bewegung verhindern.

Besonderes Augenmerk sollten Sie auf die Druckbetthaftung, Stringing (Fadenbildung) und Probleme legen, die zu einer schlechten Maßgenauigkeit führen könnten. Wenn alles gut geht, können Sie den Hebel nach unten drücken und Ihren perfekt gedruckten Toast bestaunen.

• Von wem stammt das Design? Clockspring3D
• Download: Printables

Alternative: Trophy Torture Test

Wenn Sie keinen Toast mögen, können Sie sich jederzeit für einen weiteren lustigen und quälenden Druck entscheiden: den Trophy Torture Test. Bereiten Sie Ihren Drucker jedoch gut auf diesen Test vor, denn es wird knifflig! Dieser Pokal besteht aus zwei Teilen, die zusammen gedruckt werden. Die erste Herausforderung besteht darin, die Teile auf dem Druckbett haften zu lassen, da der Kelch nur eine sehr kleine Kontaktfläche zur Druckplatte aufweist. Anschließend sollten Sie prüfen, ob zwischen den Säulen und Spitzen des Kelchs Stringing aufgetreten ist. So stellen Sie sicher, dass Ihre Einstellungen für die Rückzugsgeschwindigkeit optimal sind. Schließlich können Sie die Maßgenauigkeit Ihres Druckers mithilfe der Schraube testen, mit der sich die beiden Hälften zusammensetzen lassen.

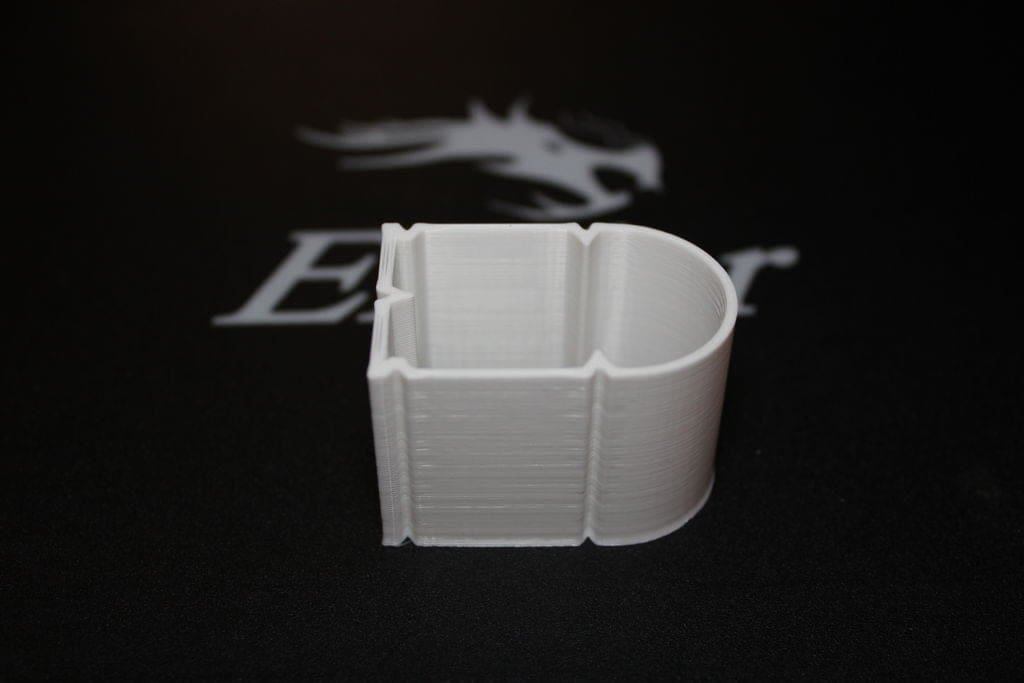

Dieses Modell testet die Druckqualität bei unterschiedlichen Druckgeschwindigkeiten. Da die Ender-3-Modelle in der Lage sind, mit höheren Geschwindigkeiten zu drucken, sollten Sie dies unbedingt ausprobieren!

Der Test beginnt bei 50 mm/s. Für alle 5 mm in der Höhe erhöht sich die Geschwindigkeit um 10 mm/s. Am Ende ist das Modell 30 mm hoch und besteht aus Schichten, die mit unterschiedlichen Druckgeschwindigkeiten gedruckt wurden.

Dieses clevere Design verfügt über Einkerbungen sowie flache und abgerundete Wände. Dadurch werden jegliche Anzeichen einer verminderten Leistung sofort sichtbar. Auf diese Weise finden Sie heraus, bei welcher Druckgeschwindigkeit Ihr Ender die besten Ergebnisse erzielt.

Je nach Drucker sollten Sie die getesteten Geschwindigkeiten anpassen. Der Ender 3, Pro, V2 und S1 können alle mit einer guten Qualität bei etwa 60 mm/s drucken. Die neuesten Modelle erreichen jedoch weitaus höhere Geschwindigkeiten. Der V3 SE bietet eine reguläre Druckgeschwindigkeit von 180 mm/s (maximal 250 mm/s). Der V3 KE kann hingegen Geschwindigkeiten von bis zu 500 mm/s erreichen – wobei Creality 300 mm/s empfiehlt.

• Von wem stammt das Design? TeachingTech
• Download: Thingiverse (Beachten Sie bitte, dass Sie das Modell nicht sofort sehen werden. Sie müssen zunächst einen ganzen Ordner mit Testdateien herunterladen und dann das richtige für den Geschwindigkeitstest heraussuchen.)

Alternative: Surface Finish Speed Test

Wenn es Ihnen nicht ausreicht, nur gerade Wände und Kurven zu testen, können Sie sich diesen Test für die Oberflächengüte bei verschiedenen Geschwindigkeiten ansehen. Er besteht aus acht Abschnitten und der Druck dauert etwa 1 Stunde. Mit diesem Test können Sie die Qualität von geschwungenen Zickzacklinien, mittleren und großen Kurven, Überhängen, Texten, scharfen Kurven und vielem mehr überprüfen.

Stringing tritt auf, wenn das Filament weiterhin aus der Düse austritt, während sich der Druckkopf von einem Punkt zum anderen bewegt. Dieses einfache Modell ist schnell gedruckt und verfügt über zwei Türme. Diese helfen Ihnen dabei festzustellen, ob Ihr Drucker derartige Probleme aufweist.

Drucken Sie einfach das Modell aus und achten Sie auf Anzeichen von Fadenbildung zwischen den Türmen. Wenn dieses Problem auftritt, ist das ein Zeichen dafür, dass Ihre Bewegungsgeschwindigkeit, die Rückzugsgeschwindigkeit und vielleicht sogar die Temperatureinstellungen angepasst werden müssen.

Bei den neueren Serien Ender 3 S1 und V3 hat Creality einen Direct-Drive-Extruder verbaut. Da diese Extruder das Filament schnell und effektiv zurückziehen können – insbesondere bei flexiblen Filamenten wie TPU –, lassen sich Probleme wie das Nachlaufen (Oozing) und Stringing deutlich reduzieren.

Bei Druckern mit einem Direct-Drive-Extruder können Sie den Rückzug auf 0,8 mm einstellen und in Schritten von 0,2 mm anpassen. Für Bowden-Extruder, wie etwa beim Ender 3 (V2/Pro), empfiehlt es sich, bei 5 mm zu beginnen und den Wert in Schritten von 1 mm nach oben oder unten zu korrigieren.

• Von wem stammt das Design? Ouroboro5
• Download: Thingiverse

Alternative: Spiky Hedgehog

Wenn Sie ein alternatives Modell wünschen, das Sie sich auch ins Regal stellen können, könnte diese nächste Option genau das Richtige für Sie sein. Der „Spiky Hedgehog“ (Stachelige Igel) ist ein hübscher Druck, der Ihre Rückzugseinstellungen auf eine harte Probe stellen wird. Wenn Ihre Maschine ihn drucken kann, ohne dass es zwischen den Stacheln zu Stringing kommt, haben Sie einen bestens abgestimmten 3D-Drucker! Für den Druck dieses Modells im Maßstab 100 % wird eine 0,4-mm-Düse empfohlen.

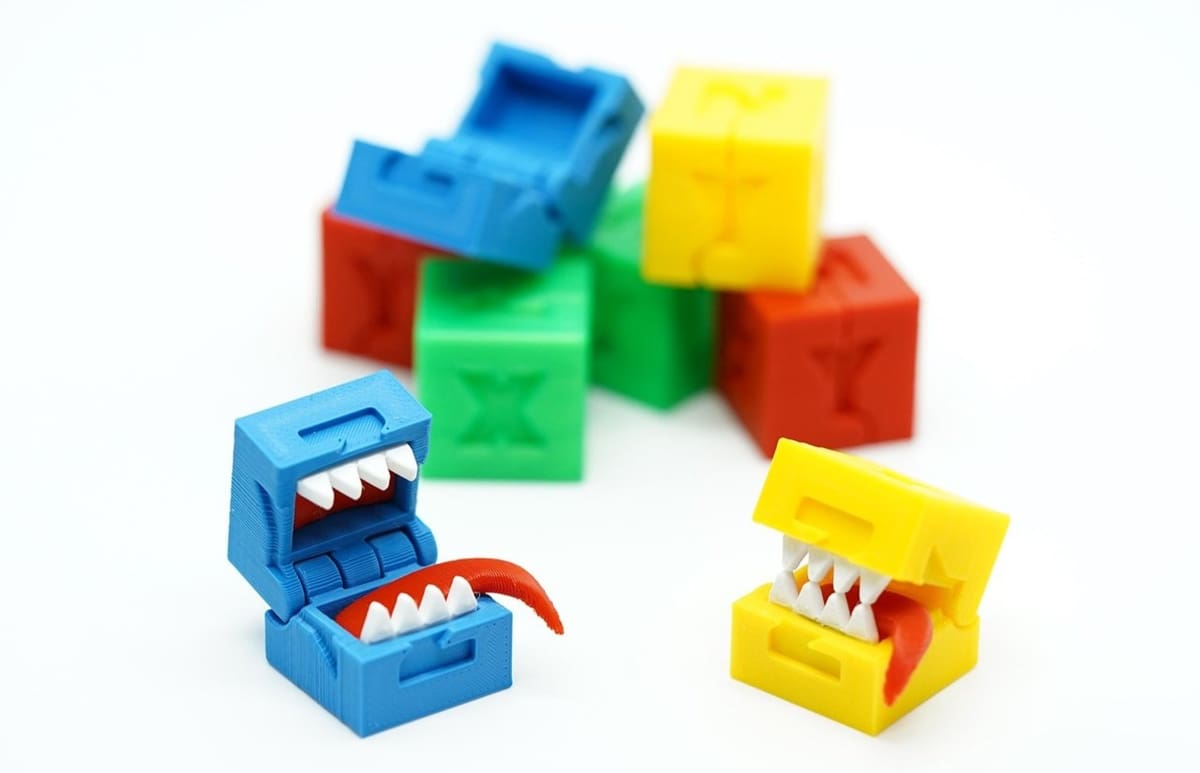

Kalibrierungswürfel eignen sich hervorragend, um die Präzision Ihres 3D-Druckers zu testen. Jegliche Abweichungen in der Maßgenauigkeit können darauf hindeuten, dass Anpassungen an Ihren Steps/mm-Einstellungen erforderlich sind. Es kann aber auch eine umfassende, ordnungsgemäße Kalibrierung Ihres Druckers und des Extruders nötig sein.

Dieses Design geht sogar noch einen Schritt weiter. Es ermöglicht Ihnen zu testen, wie gut Ihre Einstellungen für bewegliche Gelenke abgestimmt sind. Aber Vorsicht, diese kleinen Biester beißen!

• Von wem stammt das Design? agepbiz
• Download: Thangs, Printables

Alternative: Lego-Kalibrierungswürfel

Alternativ können Sie diesen raffinierten Lego-Kalibrierungswürfel ausprobieren. Denn wer liebt kein Lego? Auf diese Weise können Sie mit Ihren Testdrucken auch noch etwas Spaß haben!

Mit den Lego-Noppen an diesem Modell lässt sich die Maßgenauigkeit Ihres Druckers hervorragend überprüfen. Wenn die Noppen perfekt ineinandergreifen, ist Ihr Drucker optimal eingestellt. Darüber hinaus testet dieses Modell auch die Rechtwinkligkeit Ihrer X- und Y-Achsen. Wenn die Zapfen oval und nicht kreisförmig aussehen, ist möglicherweise Ihr Bewegungssystem verzogen.

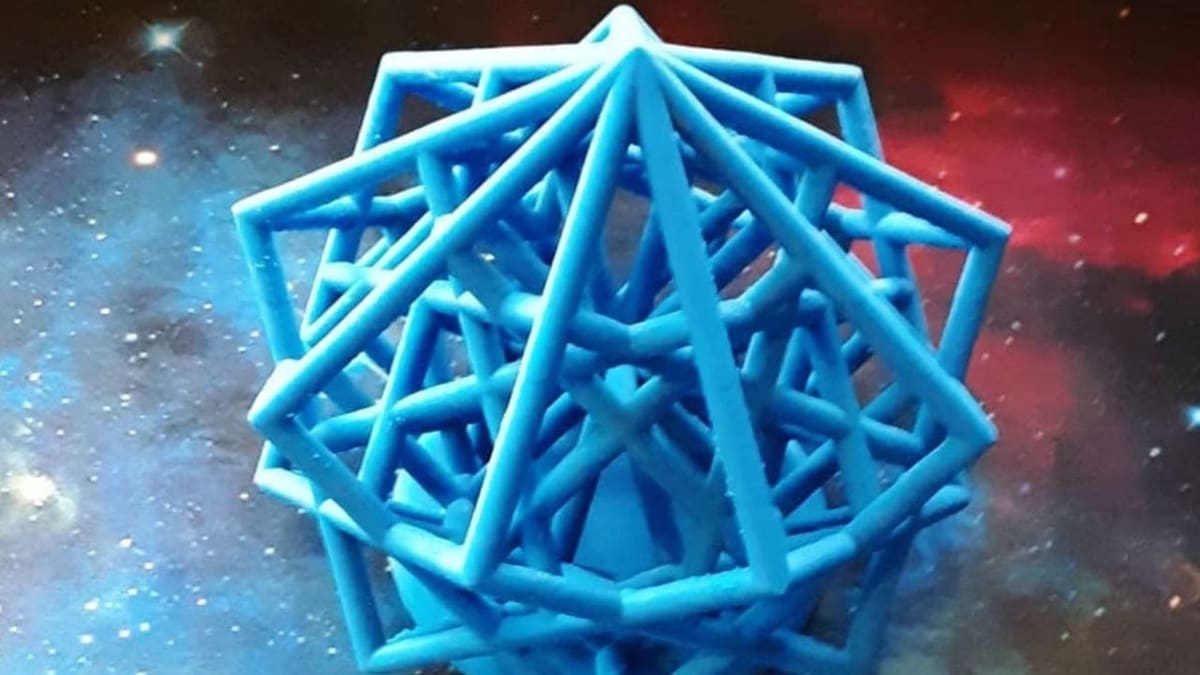

Gitterwürfel sind eine beliebte Wahl für einen Torture-Test, da sie in der Regel recht komplex sind. Dieses Exemplar fungiert gleichzeitig als echter Hingucker. Sie können es also nach dem anspruchsvollen Test Ihres Ender 3 stolz im Regal präsentieren.

Das Ziel bei diesem Gitterwürfel ist es, gute Ergebnisse ohne die Verwendung einer Stützstruktur zu erzielen. Wenn der Gitterwürfel sauber gedruckt wird, ist das ein Zeichen dafür, dass Ihre Einstellungen für Kühlung, Temperatur und Rückzugsgeschwindigkeit genau richtig sind!

Seit der Veröffentlichung des Ender 3 S1 hat Creality das Kühlsystem seiner Maschinen stark verbessert. Dies gilt insbesondere für die beiden Bauteillüfter des V3 KE. Wenn Sie versuchen, dieses Modell zu drucken, sollten Sie bedenken, dass die neueren Ender-3-Drucker hier wahrscheinlich qualitativ hochwertigere Ergebnisse erzielen.

• Von wem stammt das Design? Lazerlord
• Download: Thingiverse

Alternative: Voronoi-Osterei (Voronoi Easter Egg)

Ein weiteres beliebtes Muster in der 3D-Druck-Welt ist das Voronoi-Muster. Der Druck kann ähnlich herausfordernd sein wie der des Gitterwürfels. Dieses Voronoi-Osterei sieht zum Beispiel vielleicht süß und harmlos aus. Dennoch ist es ein echter Torture-Test für Ihre Maschine. Dieses Modell erfordert viele Retracts (Rückzüge) und kleine Bewegungen. Daher drohen hier stets Probleme mit Stringing und der Druckbetthaftung. Stellen Sie sicher, dass Ihre Bauteillüfter einsatzbereit sind, denn sie werden alle Hände voll zu tun haben!

Diese Thingiverse-Datei enthält zwei Testdrucke für den Winkel von Überhängen. Das größere Modell testet Winkel von 45° bis 15° in 5°-Schritten. Das kleinere testet Winkel von 12°, 15° und 18°.

Als Faustregel gilt, dass Winkel von weniger als 45° (ausgehend von der horizontalen Ebene) mit einer Stützstruktur gedruckt werden sollten. Teilweise wird dies auch so formuliert, dass Winkel von mehr als 45° (aber von der Vertikalen ausgehend) gestützt werden müssen. Prüfen Sie in Ihrem bevorzugten Slicer, wie dort der Winkel für den Überhang definiert ist. Cura beispielsweise misst den Winkel von der vertikalen Ebene aus. Der PrusaSlicer misst ihn hingegen von der Horizontalen.

Unabhängig davon, wie Sie den Überhang messen, stimmt die Theorie jedoch nicht immer mit der Realität überein. Um dies in der Praxis zu testen, drucken Sie einfach diese Dateien aus. Beobachten Sie, wie sich der Drucker beim Drucken verschiedener Überhänge verhält. Dies kann Ihnen dabei helfen, die Grenzwerte für Ihre Einstellungen der Stützstrukturen zu ermitteln.

Wie wir bereits beim Gitterwürfel erwähnt haben, hat Creality seit der Einführung der Ender-3-S1-Serie die Kühlsysteme an seinen Maschinen kontinuierlich verbessert. Dementsprechend sollten Sie mit den neuesten Ender-3-Maschinen bessere Ergebnisse erzielen als mit den allerersten Druckern dieser Baureihe.

• Von wem stammt das Design? walter
• Download: Thingiverse

Alternative: Überhang-Test

Wenn Sie einen umfangreicheren Test für den Überhang suchen, können Sie sich diese Alternative ansehen. Mit diesem Test können Sie den maximalen Neigungswinkel ermitteln, den Ihr Drucker auf allen vier Seiten bewältigen kann. Auf diese Weise erhalten Sie ein genaueres Bild von den Grenzen Ihrer Maschine. Zudem wissen Sie dann, wie Sie die Teile beim Druck komplexerer Objekte am besten ausrichten. Das Einzige, worauf Sie beim Drucken dieses Modells achten sollten, ist, dass Sie die Z-Naht (Seam) in den inneren Bereich des Objekts legen.

Mehr Infos

3D Printing Overhang: How to 3D Print Overhangs

Um schnell zu überprüfen, wie Ihr Drucker mit einer Reihe von Konstruktionsmerkmalen umgeht, ist ein All-in-One-Test oft die beste Wahl.

Als Remix eines beliebten 3D-Drucker-Tests des Thingiverse-Nutzers majda107 behält dieses Design alle Tests des Originals bei. Dazu gehören Tests für Stützstruktur, Maßstab, Überhang, Löcher, Durchmesser und Brückenstrukturen. Es fügt jedoch einen wesentlich anspruchsvolleren Test für das Stringing hinzu. Achten Sie nur darauf, vor dem Drucken im Slicer die Option „Dünne Wände erkennen“ (Detect thin walls) zu aktivieren!

• Von wem stammt das Design? Gabbox3D
• Download: Printables

Alternative: Kickstarter-Autodesk-Test

Ein weiterer beliebter All-in-One-Test ist das Ergebnis einer Zusammenarbeit zwischen Kickstarter und Autodesk. Dies ist der ultimative Test für FDM-3D-Drucker. Mittlerweile hat er sich zu einem der am meisten geschätzten und genauesten Tests in der Community entwickelt. Mit diesem Design können Sie alle oben genannten Merkmale und noch viel mehr testen. Dazu zählen Stringing, Ringing, Brückenstrukturen, Toleranzen, Maßgenauigkeit, Überhänge, Z-Wobble (Rillenbildung an der Z-Achse) und die Qualität feiner Details.

Nach Abschluss des Drucks können Sie Ihrem Drucker eine Punktzahl geben. Diese basiert auf dem Bewertungsprotokoll, das der Ersteller des Modells aufgestellt hat. Die Ergebnisse sind objektiv. Daher ist dies ein hervorragender Test, um zu verstehen, ob und wie Ihre Maschine weiter optimiert werden kann.
