L'Ender 5 et l'Ender 5 Pro sont de bonnes imprimantes 3D, mais on peut les perfectionner davantage ! Découvrez les meilleures améliorations et upgrades !

La Creality Ender 5 rebondit sur l’immense succès remporté par la CR-10 et la Ender 3. Elle se construit autour d’un cadre cubique qui s’apparente, physiquement du moins, aux imprimantes CoreXY. Mais ne vous y trompez pas, il s’agit bien d’une machine cartésienne ! Comme ses très appréciées grandes sœurs, la Ender 5 est une excellente imprimante, capable de réaliser des impressions très détaillées.

Bien sûr, elle n’est pas non plus tout à fait exempte de défauts. Pour vous aider à améliorer les performances de votre imprimante 3D, nous avons déniché pour vous une sélection d’améliorations et d’upgrades de la Ender 5 que vous pouvez acheter ou imprimer en 3D. Nous vous proposons ici une liste de mods incontournables qui vous permettront d’offrir de nouvelles fonctionnalités à votre machine ou d’améliorer de manière générale son fonctionnement ou sa sécurité.

Avec son formidable volume d’impression de 220 x 220 x 300 mm, la Ender 5 peut aussi atteindre une vitesse de travail impressionnante. C’est l’imprimante 3D idéale pour ceux et celles qui recherchent une bonne qualité d’impression à bas prix. Elle est assez facile à assembler, possède des fonctionnalités originales, comme son plateau d’impression magnétique amovible, et surtout, il existe des tonnes de façons de la modifier ou de l’upgrader pour la rendre encore meilleure !

Surfant sur le succès remarquable de la Ender 5 sur le marché des machines de bureau, Creality s’est attaché à peaufiner sa dernière invention pour nous proposer une nouvelle imprimante, la Creality Ender 5 Pro. Cette machine revue et améliorée dispose d’une nouvelle carte mère silencieuse, d’un tube de filament optimisé, et d’un meilleur mécanisme de sécurité.

Mais ce n’est pas encore l’imprimante 3D parfaite ! Il existe une large palette d’upgrades et d’améliorations de la Ender 5 et de sa version Pro à acheter directement ou bien à imprimer en 3D. Les deux imprimantes partageant presque la même fiche technique et le même design, elles sont toutes deux compatibles avec la plupart des upgrades et mods qui sont proposées ici.

Publicité

Améliorations et upgrades de la Creality Ender 5 à acheter

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Retour au sommaire

Publicité

Améliorations et upgrades de la Creality Ender 5 à imprimer en 3D

11
Améliorations de la Creality Ender 5 - Upgrades et Mods

Support de câbles

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Support de câbles

En quoi consiste cette upgrade de la Ender 5 ? Où que l’on regarde (forums de discussion, groupes Facebook, Reddit, etc.), cette upgrade fait l’unanimité : c’est l’une des améliorations que l’on conseille d’imprimer en premier avec son Ender 5. Sur cette imprimante, comme sur la CR-10, les câbles du plateau chauffant pendent en effet sans aucun support. Avec le temps, en raison des allers et retours du plateau, les câbles on tendance à frotter contre le cadre et s’effilocher, situation qui à son tour peut provoquer des incendies ou des décharges électriques.

En imprimant cette amélioration de la Ender 5, vous offrez à vos câbles un meilleur support et une meilleure protection tout en assurant une meilleure sécurité. Selon la vitesse d’impression et les paramétrages de votre machine, comptez entre 45 minutes et 2 heures pour la produire. Mais, promis, ça en vaut la peine ! En plus de vous éviter certains risques, cette upgrade vous permet également de mieux organiser vos câbles. Que demander de plus ?

Qui l’a conçue ? Andreas Rath (derandi3d)

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
12
Améliorations de la Creality Ender 5 - Upgrades et Mods

Support de plateau

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Support de plateau

En quoi consiste cette upgrade de la Ender 5 ? La Ender 5 possède un cadre rigide en aluminium extrudé en forme de cube. La garantie, lorsqu’il est correctement assemblé, d’une bonne stabilité, et donc d’une bonne la qualité d’impression. Par contre, certaines zones du châssis peuvent tout de même poser quelques problèmes, comme c’est le cas pour le plateau. Bien qu’il présente une certaine rigidité, il tend parfois en effet à se décaler légèrement. Et c’est là qu’intervient ce support à imprimer en 3D.

Cette amélioration de la Ender 5 vous permet d’apporter plus stabilité à votre plateau d’impression. Il vous faudra imprimer deux bras puis les fixer : une extrémité s’accroche au plateau, l’autre s’emboîte sur la douille.

Il existe plusieurs supports de ce type, mais nous recherchions plus particulièrement une solution qui s’arrime directement sur le plateau lui-même. Nous avons ainsi trouvé des supports à imprimer d’une seule pièce, mais la plupart devaient être complétés par des vis ou des ressorts. Le modèle que nous avons sélectionné n’a besoin que de vis et d’écrous que vous trouverez sans difficulté dans votre magasin de bricolage habituel.

Qui l’a conçue ? Dominic Guiffre (jumpshoutmedia)

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
13
Améliorations de la Creality Ender 5 - Upgrades et Mods

Chaîne de guidage

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Chaîne de guidage

En quoi consiste cette upgrade de la Ender 5 ? Le câblage de la Creality Ender 5 représente l’un des principaux défauts de la machine. Sans ajustement, plusieurs câbles sont ainsi un tout petit peu trop courts pour être cachés, et rien n’est fait pour qu’ils soient bien organisés non plus. Le faisceau peut éventuellement être rassemblé par un collier de serrage, mais ça ne l’empêche pas de pendouiller à l’air libre.

D’une part, ce n’est pas très joli, et d’autre part, les câbles peuvent gêner le travail d’impression. Grâce à cette amélioration de la Ender 5, nous avons pu les contenir dans une chaîne imprimée en 3D. Celle-ci, sans entraver le mouvement, empêche les câbles de se prendre dans quoi que ce soit durant l’impression. Une solution qui vous apportera un peu plus de sécurité, mais surtout qui vous aidera à mieux organiser vos câbles tout en pimpant votre imprimante 3D !

Qui l’a conçue ? Chris Robinson (cr6surfs)

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
14
Améliorations de la Creality Ender 5 - Upgrades et Mods

Boîtier arrière pour l’écran LCD

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Boîtier arrière pour l’écran LCD

En quoi consiste cette upgrade de la Ender 5 ? Cette amélioration de la Ender 5, facile à imprimer et très esthétique, permet de recouvrir l’arrière de l’écran de commande de l’imprimante. Situé sur le côté du cadre, comme s’il avait été oublié puis ajouté là au dernier moment, l’écran LCD de la Ender 5 est incliné à 45 degrés sans aucun support.

Heureusement, cette upgrade à imprimer en 3D a été conçue pour se glisser juste derrière. Vous n’aurez même pas besoin de prévoir des structures de support, ce boîtier s’imprime tout droit. N’hésitez pas à choisir une belle couleur bien vive pour ajouter une touche personnelle à votre Ender 5 ! Le concepteur conseille d’imprimer avec une hauteur de couche de 0,2 mm et un remplissage de 25 %. Certains utilisateurs de Thingiverse recommandent quant à eux d’augmenter la taille du modèle de quelques pourcents afin d’obtenir un meilleur ajustement.

Qui l’a conçue ? kilroy01

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
15
Améliorations de la Creality Ender 5 - Upgrades et Mods

Porte-outils Ender 5

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Porte-outils Ender 5

En quoi consiste cette upgrade de la Ender 5 ? Que ferait un maker sans ses outils ? Et quoi de mieux que de les avoir toujours sous la main grâce à une mini boîte à outils fixée sur le côté de votre imprimante 3D ? C’est ce que vous propose cette upgrade de la Ender 5, qui se clipse directement sur le cadre de la machine. Vous pourrez y ranger une pince coupante, une pince à épiler, ou d’autres outils.

Le concepteur met en effet à disposition plusieurs versions qu’il est possible de personnaliser à votre goût pour créer votre propre porte-outil miniature. Il existe également une version qui permettra d’accrocher votre racloir à plateau, pour l’avoir toujours à portée de main en fin d’impression. Aucune structure de support requise. Un utilisateur de Thingiverse conseille d’imprimer avec un remplissage de 20 % et une hauteur de couche de 0,1 mm.

Qui l’a conçue ? kilroy01

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
16
Améliorations de la Creality Ender 5 - Upgrades et Mods

Protection pour la courroie de l’axe X

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Protection pour la courroie de l’axe X

En quoi consiste cette upgrade de la Ender 5 ? Vous voulez recouvrir les courroies de l’axe X qui se trouvent en haut du cadre ouvert de votre Ender 5 ? Cette solution à imprimer en 3D est une amélioration très intéressante qui, en plus d’apporter un peu plus de sécurité, vous permettra d’ajouter une petite touche personnelle à votre machine. Il vous suffira d’imprimer les quatre protections, une pour chaque coin de la Ender 5. Et pourquoi ne pas choisir différentes couleurs ? Ou assortir ces modèles avec vos autres upgrades imprimées en 3D ?

Vous devrez également vous procurer une vis M4x10 et un écrou en T pour chaque coin (donc, quatre au total). Le concepteur de ce modèle suggère un remplissage à 20 % et une hauteur de couche de 0,24 mm. Aucune structure de support n’est nécessaire.

Qui l’a conçue ? D_jespersen

Où le télécharger ? Thingiverse

Retour au sommaire

Publicité
17
Améliorations de la Creality Ender 5 - Upgrades et Mods

Guide pour filament

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Guide pour filament

En quoi consiste cette upgrade de la Ender 5 ? L’alimentation de votre filament est cruciale pour la réussite de votre impression. Il est donc essentiel de s’assurer que le matériau choisi s’achemine correctement vers la buse chauffante de votre imprimante 3D, par exemple grâce à une guide pour filament. Grâce à cette amélioration de la Ender 5, vous pourrez empêcher votre filament de pendre à l’extérieur du tube. Résultat : plus d’emmêlement, entortillement ou autres contretemps malvenus.

Si vous décidez d’imprimer ce guide pour filament, il vous faudra également vous procurer d’autres composants, notamment deux vis M4x50, une M4x30, deux M4x20, des écrous en T, deux tubes Bowden (en 300 et 470 mm) et deux raccords correspondants, que vous pourrez trouver sur Amazon. Ça semble peut-être beaucoup pour un simple guide pour filament, mais cette solution vous évitera beaucoup de problèmes et vous garantira de meilleures impressions !

Qui l’a conçue ? D_jespersen

Où le télécharger ? Thingiverse

Retour au sommaire

Publicité
18
Améliorations de la Creality Ender 5 - Upgrades et Mods

Boîtier adaptateur pour carte SD

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Boîtier adaptateur pour carte SD

En quoi consiste cette upgrade de la Ender 5 ? Quoi de plus précieux que la carte SD qui contient tous vos modèles 3D ? Elle mérite bien d’avoir son propre étui, où vous pourrez la ranger minutieusement ! Nous ne pouvons affirmer que cette upgrade s’adapte au câble d’extension vendu par Creality, mais elle fonctionne toutefois avec cette version disponible sur Amazon. Le modèle intègre un système de clips lui permettant de se fixer sur les profilés sans besoin de vis ni de fixations. Il est également doté de trous où vous pourrez insérer des serre-câbles pour maintenir le ruban bien rangé à l’intérieur.

Ce boîtier adaptateur pour carte SD a beau être une upgrade imprimée en 3D, il n’en a pas moins l’apparence d’un accessoire officiel de Creality ! Le concepteur a en effet pris soin d’accoler le logo de la Ender sur le côté du modèle, en plus de plusieurs fentes qui vous permettront de ranger vos cartes SD et micro SD. Bien que les deux modèles 3D ne nécessitent aucun support, le concepteur recommande d’utiliser des rafts, avec 20 % de remplissage et une hauteur de couche de 0,2 mm.

Qui l’a conçue ? BoothyBoothy

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
19
Améliorations de la Creality Ender 5 - Upgrades et Mods

Support pour interrupteur de fin de course silencieux

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Support pour interrupteur de fin de course silencieux

En quoi consiste cette upgrade de la Ender 5 ? Certains utilisateurs rapportent avoir éprouvé une certaine frustration avec le commutateur de fin de course automatique, qui ne parvient pas à empêcher les chariots X et Y de rentrer en collision avec le cadre. Heureusement, un utilisateur de Thingiverse a entrepris de résoudre ce problème, ce qui nous permet de vous présenter aujourd’hui, sous vos yeux ébahis, cette solution silencieuse !

Ce support d’interrupteur de fin de course des axes X et Y peut facilement remplacer les supports d’origine. Il vous faudra les fixer sur le cadre à l’aide des vis M3 déjà fournies. Une fois l’impression terminée, placez l’interrupteur dessus, inclinez le support à un angle de 90 degrés et fixez-le sur le cadre de la Ender 5. Le concepteur recommande un remplissage de 20 % et une hauteur de couche de 0,2 mm.

Qui l’a conçue ? lgaga

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
20
Améliorations de la Creality Ender 5 - Upgrades et Mods

Conduit de refroidissement

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Conduit de refroidissement

En quoi consiste cette upgrade de la Ender 5 ? Le refroidissement de vos couches fraîchement extrudées contribuera grandement à assurer une qualité d’impression optimale. Alors, pourquoi ne pas améliorer le ventilateur de série de votre Creality Ender 5 grâce à ce conduit de refroidissement imprimé en 3D ? Cette upgrade de la Ender 5 a fait l’objet de nombreux tests et perfectionnements afin d’étudier ses effets sur le warping ou le refroidissement.

Ce conduit se fixe sous le ventilateur qui se trouve sur le chariot inférieur de l’extrudeur. Pas d’inquiétude, il a été conçu de manière à ne pas entrer en contact avec l’impression en cours. Le concepteur de cette upgrade recommande d’utiliser du PETG ou du TPU, bien que le bon vieux PLA fonctionne également très bien.

Qui l’a conçue ? McGybeer

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
21
Améliorations de la Creality Ender 5 - Upgrades et Mods

Cache-écran LCD emboîtable

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Cache-écran LCD emboîtable

En quoi consiste cette upgrade de la Ender 5 ? Trouvez-vous la lumière de l’écran LCD de votre Creality Ender 5 trop distrayante ? Est-ce qu’elle vous empêche de dormir la nuit ? Ou peut-être recherchez-vous simplement une solution esthétique pour dissimuler l’écran durant les longues impressions ? Quelle que soit votre raison, ce clapet imprimé en 3D est tout simplement génial, et très facile à fixer sur votre écran LCD.

Grâce à un simple mécanisme de charnière, cette upgrade de la Ender 5 s’enclenche directement sur l’écran : pas besoin de colle ni de vis. Il affiche même un logo Creality sur le dessus, ce qui lui confère un look très officiel. Le concepteur conseille d’imprimer ce modèle en deux parties, ce qui vous évitera de prévoir des supports. Il vous suffit ensuite d’emboîter les deux éléments ensemble et de fixer le tout sur votre Ender 5. N’hésitez pas à jouer sur le pourcentage de remplissage afin d’ajuster la transparence du clapet, selon vos besoins ou vos envies.

Qui l’a conçue ? wolfganghsu

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
22
Améliorations de la Creality Ender 5 - Upgrades et Mods

Pince pour bobine

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Pince pour bobine

En quoi consiste cette upgrade de la Ender 5 ? Rien de pire que les filaments qui nous jouent des tours en plein milieu d’une impression ! Et que dire de la bobine qui glisse, voire qui s’arrache, de son support, gâchant le reste de votre travail ? Heureusement, il existe une solution simple et rapide à ce problème, et que vous pouvez imprimer vous-même !

Cette pince imprimée en 3D est conçue pour s’emboîter à l’extrémité du support de la bobine et empêcher quoi que ce soit d’arriver pendant le fonctionnement de la Ender 5. Le modèle s’imprime d’une seule pièce, ne nécessite aucun support, et peut être terminé en moins d’une heure. N’oubliez pas d’y mettre un peu de couleur !

Qui l’a conçue ? D_jespersen

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
23
Améliorations de la Creality Ender 5 - Upgrades et Mods

Bras d’extrudeur

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Bras d’extrudeur

En quoi consiste cette upgrade de la Ender 5 ? Vous savez ce qu’on dit : plus le tube Bowden est court, meilleure est la rétraction ! Bon, c’est vrai, personne ne dit ça, mais l’argument tient toujours : ce bras d’extrusion imprimé en 3D améliorera considérablement les performances de votre Ender 5. Cet accessoire a été conçu pour raccourcir l’extrudeur Bowden et limiter le poids qu’il fait peser directement sur les pièces mobiles de l’imprimante. Il permet également aux utilisateurs de réduire les paramètres de rétraction et d’augmenter la vitesse d’impression globale.

Vous pouvez fixer ce dispositif sur l’imprimante grâce aux vis d’origine de l’extrudeur, tandis que le système d’entraînement lui-même peut être arrimé avec deux vis à bois. Pour que le filament passe correctement dans ce nouveau mécanisme, le concepteur explique qu’il faut inverser le sens du support de bobine de manière à ce qu’il soit tourné vers l’arrière. Une personne affirme dans les commentaires de Thingiverse que ce bras d’extrudeur imprimé en 3D lui a permis de retirer 15 centimètres de son tube Bowden.

À première vue, cette upgrade peut avoir l’air un peu complexe, mais c’est plus facile que ça en a l’air ! La vidéo publiée sur la page de Thingiverse montre comment fonctionne le système en question, elle vous aidera à vous faire une meilleure idée de cette amélioration de la Ender 5.

Qui l’a conçue ? IamSLy

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
24
Améliorations de la Creality Ender 5 - Upgrades et Mods

Support LED

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Support LED

En quoi consiste cette upgrade de la Ender 5 ? Vous souhaitez voir de plus près et en direct le fruit du travail de votre Ender 5 ? Pourquoi ne pas fixer une bande de LED à l’extrudeur de votre machine afin d’illuminer de mille feux vos créations alors même qu’elles sont en train d’être extrudées ? Ça vous intéresse ? Alors il vous faudra d’abord imprimer en 3D un support LED. Celui que nous vous proposons ici s’emboîte directement sur la machine et éclaire vos projets grâce à une LED pas chère et flexible, que vous pourrez trouver par exemple sur Amazon.

Le concepteur prévient que cette upgrade n’en est pas encore à sa version définitive, et que la lumière peut être un peu trop vive. Cette amélioration de la Ender 5 se destine donc plutôt à des makers expérimentés qui sont prêts à faire quelques ajustements eux-mêmes pour trouver le réglage idéal. Pour le branchement, le créateur a utilisé un vieux câble de souris USB qu’il a attaché au câblage de l’extrudeur et du tube Bowden à l’aide d’un collier de serrage. Il ne reste ensuite plus qu’à raccorder le tout à un chargeur USB.

Qui l’a conçue ? pquijal

Où la télécharger ? Thingiverse

Retour au sommaire

Publicité
25
Améliorations de la Creality Ender 5 - Upgrades et Mods

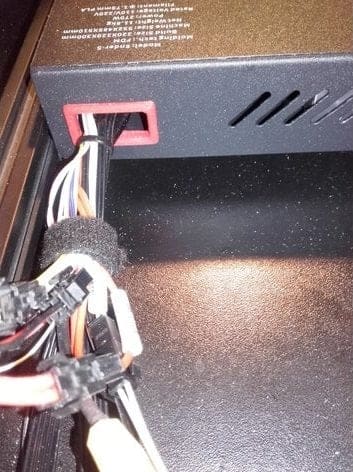

Protection de câbles

Image de Améliorations de la Creality Ender 5 - Upgrades et Mods : Protection de câbles

En quoi consiste cette upgrade de la Ender 5 ? Elle a peut-être l’air de rien, mais cette petite upgrade imprimée en 3D se révèle très utile pour préserver les câbles essentiels au fonctionnement de la Ender 5. À la base de l’imprimante, ceux-ci passent en effet par un trou dont le pourtour n’est pas protégé, ce qui les expose directement au cadre en aluminium. Si la bordure en question s’avère un peu trop aiguisée, elle est susceptible d’entailler les câbles et de causer de gros soucis à votre imprimante.

Cette upgrade toute simple vous permettra d’adoucir les bords du trou et de vous assurer que vos câbles ne risquent rien !

Qui l’a conçue ? lgaga

Où la télécharger ? Thingiverse

Retour au sommaire
