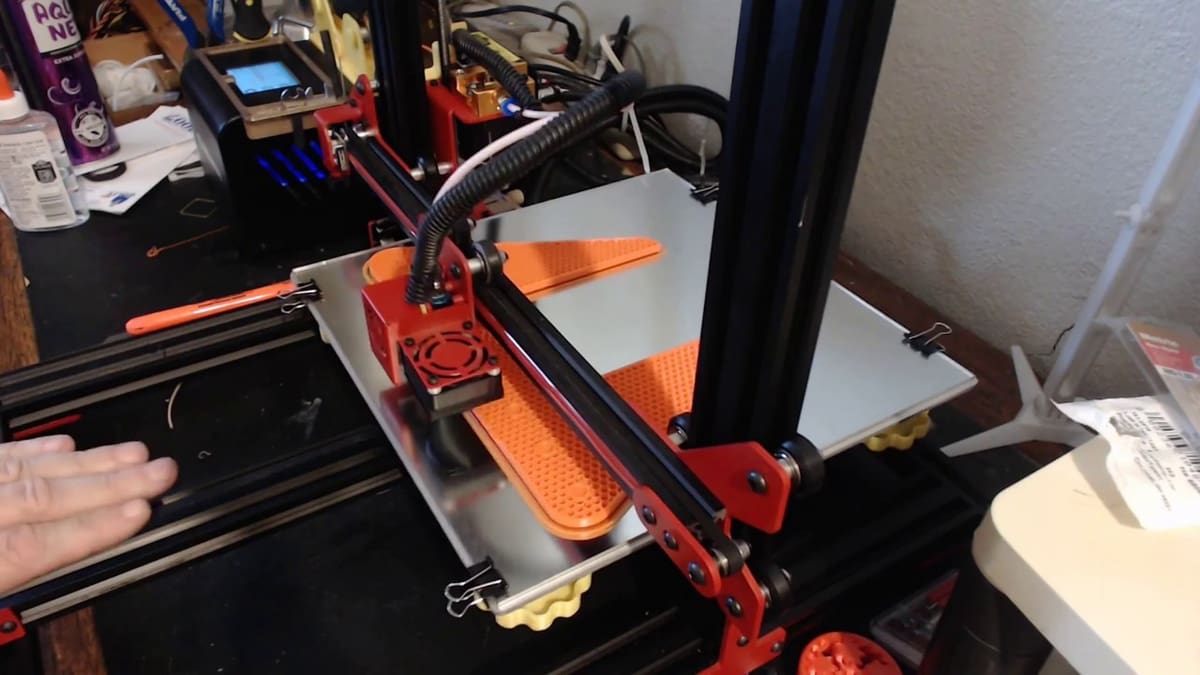

Featured image of Amélioration de l’Alfawise U20 : les 5 upgrades indispensables
Place à la performance

Amélioration de l’Alfawise U20 : les 5 upgrades indispensables

Picture of Brian Obudho
by Brian Obudho
Feb 27, 2019

Malgré sa popularité grandissante, l'Alfawise U20 a ses petits défauts. Dans cet article, nous vous découvrez les meilleurs améliorations et upgrades de l'Alfawise U20.

Amélioration de l'Alfawise U20 / Upgrade de l'Alfawise U20 Pourquoi ajouter des upgrades à l'Alfawise U20 ?

The Alfawise U20.
The Alfawise U20. Source: gadget-freakz.com

L'Alfawise U20 est arrivée sur le marché pendant l'été 2018 pour offrir une version améliorée de l'Alfawise U10. Cette nouvelle imprimante 3D conserve le large volume d'impression et réitère le succès de la Creality CR-10, tout en ne dépassant pas la barre des 300 €.

Ceci étant dit, dans le cas de l'Alfawise U20, petit prix rime avec petits soucis. Par exemple, un certain nombre d'utilisateurs de l'U20 ne sont pas satisfaits du ventilateur de l'extrudeur. D'autres se plaignent du support de bobine et la majorité s'accorde à dire que le logiciel est terrible. Ce dernier point s'en trouve renforcé par les mises à jour régulières du firmware proposées par l'équipe de développement, qui ont tendance à interférer avec les fonctionnalités de la machine. Pour les propriétaires de l'Alfawise U20, ces points négatifs ont laissé un goût amer.

La bonne nouvelle ? Il existe des upgrades pour l'Alfawise U20 visant à corriger certains de ces problèmes. L'imprimante étant sur le marché depuis moins d'un an, la plupart de ces améliorations sont imprimable en 3D.

Penchons-nous sur les trouvailles de la communauté de makers !

1

Amélioration de l'Alfawise U20 / Upgrade de l'Alfawise U20 Tête de ventilation

Improve your Alfawise's cooling.
Improve your Alfawise's cooling. Source: Gueuff / Thingiverse

Le but de cette upgrade est de refroidir le filament fraîchement extrudé de manière plus efficace. L'accessoire permet de souffler sur le filament en dirigeant l'air sur les côtés droit et gauche de la buse, ce qui améliore grandement la qualité des impressions.

Le flux d'air apporté par le conduit de ventilation standard livré avec l'Alfawise U20 est insuffisant et ne se concentre pas suffisamment autour de la zone d'extrusion. À cause de cela, les parois de votre impression les plus éloignées du conduit seront de piètre qualité.

Une fois cette amélioration de l'Alfawise U20 imprimée, il faudra ajuster sa hauteur ou la faire pivoter pour obtenir des résultats optimaux. Gardez cependant à l'esprit qu'elle ne doit jamais toucher le plateau lorsque la machine est en action.

Qui l'a conçu ? Gueuff

Où le télécharger ? Thingiverse

Une tête de ventilation similaire a été conçue par l'utilisateur 3DMakerES.

2

Amélioration de l'Alfawise U20 / Upgrade de l'Alfawise U20 Support pour bobine

Work smart, not hard.
Work smart, not hard. Source: Miller95 / Thingiverse

Le support pour bobine livré avec l’Alfawise U20 est pour ainsi dire un désastre. Il ne paie pas de mine et peut à peine soutenir de grosses bobines, indispensables pour les longues impressions.

Pour régler ce problème, vous pouvez réaliser la version améliorée du support pour bobine. Cette dernière se prénomme “Bobine Filament Support” (nom des plus logiques) et ne nécessite aucune pièce supplémentaire.

Ce nouveau modèle est bien plus rigide et s’aligne parfaitement avec le système d’acheminement du filament. Il est possible de le monter sur la partie supérieure du cadre et il est capable de supporter le poids des larges bobines de filament.

Qui l’a conçu ? Miller95

Où le télécharger ? Thingiverse

Si Thingiverse regorge de modèles de supports pour bobines adaptés à l’Alfawise U20, le modèle que nous présentons ici a pour avantage de ne pas prendre de place. Vous pouvez également jeter un œil à la l’upgrade de l’Alfawise U20 développée par 3DMakerES, tout aussi compacte.

3

Amélioration de l'Alfawise U20 / Upgrade de l'Alfawise U20 Bouton de nivellement du plateau

The text on the outside indicates which direction to turn.
The text on the outside indicates which direction to turn. Source: boxplyer / Thingiverse

Le but de cette upgrade de l’Alfawise U20 est de faire du nivellement du plateau un jeu d’enfant. Ce bouton est conçu pour être fixé sur la vis papillon située sous le plateau d’impression.

Une fois installé, vous pouvez facilement tourner la vis, au lieu de peiner à atteindre le maudit écrou caché sous le plateau.

Qui l’a conçu ? boxplyer

Où le télécharger ? Thingiverse

Si pour une raison quelconque, ce bouton ne vous plaît pas, vous pouvez trouver des modèles similaires sur Thingiverse. Par exemple vous pouvez opter pour cette upgrade de l’Alfawise U20, créée par AdryJay.

4

Amélioration de l'Alfawise U20 / Upgrade de l'Alfawise U20 Guide pour filament

Z rod no more.
Z rod no more. Source: AdryJay / Thingiverse

Vous avez sans doute vécu cette situation : au milieu d'une impression, le filament rentre en contact avec la tige de l'axe Z, entraînant des complications pouvant aller jusqu'à l'échec de votre print. Avec ce guide pour filament, ce scénario ne sera qu'un mauvais souvenir : il permet de conduire le filament vers l'extrudeur en toute sécurité.

Cette amélioration de l'Alfawise U20 est prête en 20 minutes chrono. Vous pouvez trouver des modèles similaires sur Thingiverse, mais beaucoup nécessitent l'ajout de vis ou bien sont trop étroits. Le design présenté ici fait en sorte que le filament ne touche pas la tige de l'axe Z, tout en lui conférant suffisamment de liberté.

Qui l'a conçu ? AdryJay

Où le télécharger ? Thingiverse

LiquidOnDiscord propose un modèle similaire. Prenez garde cependant : le design n'est pas encore terminé.

5

Amélioration de l'Alfawise U20 / Upgrade de l'Alfawise U20 Add-on pour l'extrudeur spécial matériaux flexibles

A rigid solution to flexible printing.
A rigid solution to flexible printing. Source: 3dMakernoob / Thingiverse

Cet add-on a pour but de faciliter l'impression de filaments complexes tels que le TPU. Pour être honnête, c'est une amélioration de l'Alfawise U20 incontournable si vous souhaitez imprimer des filaments flexibles.

L'extrudeur de l'imprimante est basique et ouvert, ce qui complique l'impression de matériaux flexibles comme le TPU. Avec un tel design, à la différence de matériaux rigides comme l'ABS ou le PLA, les filaments flexibles auront du mal à passer à travers le mécanisme de traction du filament. Résultat : le filament flexible va s'agglutiner, se tordre ou s'emmêler.

Par conséquent, il est nécessaire de réduire le trajet "à l'air libre" du filament dans l'extrudeur. Pour ce faire, rien de plus simple, il suffit d'imprimer cette upgrade de l'Alfawise U20. Elle permet de raccourcir l'espace entre l'engrenage et l'entrée de l'extrudeur. Ainsi, le filament peut atteindre le système de traction du filament sans encombre.

Pour en savoir plus, vous pouvez consulter la vidéo YouTube de DIY3DTECH. Une fois cette amélioration de l'Alfawise U20 installée, imprimer du TPU devrait être un jeu d'enfant.

Qui l'a conçu ? 3dMakernoob

Où le télécharger ? Thingiverse
