Falls Sie schon mal unbekannte Städte mit Hilfe von Google Earth erkundet oder Fortnite gespielt haben, dann kennen Sie das Potential von Photogrammetrie.
Google Earth erstellt realistische 3D-Ansichten der meisten großen Städte, indem es zahlreiche Luftaufnahmen mit Daten der NASA zu Höhenverläufen und Topografie kombiniert. Der Spielehersteller Epic Games setzt Photogrammetrie ein, um seine Spiele realistischer aussehen zu lassen. Das gelingt so in einem Bruchteil der Zeit, die nötig wäre, um eine ähnliche 3D-Umgebung von Grund auf zu designen.
Als Photogrammetrie bezeichnet man die Technik, aus Fotos aus unterschiedlichen Winkeln genaue 3D-Modelle von Objekten und Umgebungen zu erstellen. Sie wird zur Erstellung von 3D-Modellen von Menschen und Gegenständen verwendet, eignet sich aber vor allem für die Modellierung von Gelände, Landschaften und Orten, die sonst nur schwer oder gar nicht 3D-gescannt werden können. Mit der zunehmenden Verbreitung von Drohnen gibt es keine Grenzen mehr für die Nutzung der Photogrammetrie durch Landvermesser, Architekten, Ingenieure und sogar Privatpersonen.
Neben Landschaften und Baustellen wird die Photogrammetrie mit Apps wie Kiri Engine auch zu einer wirklich günstigen Möglichkeit, Objekte mit Smartphones zu scannen. Da inzwischen fast jeder einen effektiven 3D-Modellierer in der Tasche hat (nämlich das Smartphone), nutzen Händler das Self-Scanning ihrer Kunden, zur virtuellen Anprobe von Brillen und Kleidung. Hersteller von Computerspielen ermöglichen Spielern, sich selbst als Spielercharaktere einzuscannen.
Fast jedes Gerät, mit dem Sie Fotos machen können, kann dazu genutzt werden, mit Photogrammetrie ein 3D-Modell zu erstellen. Die Software für die Schwerstarbeit unterscheidet sich allerdings deutlich in Bezug auf Fähigkeiten, Geschwindigkeit und Qualität des Ergebnisses. Wir haben in anderen Artikeln bereits ausführlich kostenlose Desktop-Software und Smartphone-Apps behandelt. Also konzentrieren wir uns hier ganz auf Profi-Software und, ihre Fähigkeiten und Anwendung.
Name | Typ | Betriebssystem | Preis | Zielbranchen |
---|---|---|---|---|
3DF Zephyr | Luftaufnahmen, Nahaufnahmen | Windows | Ab 250€/Monat | Vermessung, Bergbau, Bauwesen, Spiele, Ingenieurwesen, Landwirtschaft, Architektur, Fertigung |
ReCap | Luftaufnahmen, Nahaufnahmen | Windows | 441€/Jahr | Architektur, Ingenieurwesen, Bauwesen |
Metashape | Luftaufnahmen, Nahaufnahmen | Windows, MacOS, Linux | Ab 170€/Jahr | Bauwesen, Landwirtschaft, Forstwirtschaft, Öl und Gas, Bergbau, 3D-Modellerstellung, Vermessung |
iTwin Capture Modeler | Luftaufnahmen, Nahaufnahmen | Windows | Ab 3.540€/Jahr | Brücken & Verkehr, Wasser & Versorgung, Bauwesen, Vermessung, Bergbau |
Correlator3D | Luftaufnahmen | Windows | Ab 295€/Monat | Vermessung, Bergbau, Bauwesen, Landwirtschaft, Forstwirtschaft, Katastrophenschutz |
DroneDeploy | Luftaufnahmen | Windows, MacOS, Android, iOS | Ab 310€/Monat | Bauwesen, Landwirtschaft, Bedachung, Öl & Gas, Bergbau, Immobilienverwaltung, Versorgung |
Imagine Photogrammetry | Luftaufnahmen | Windows | Auf Nachfrage | Vermessung, Kartografierung, Militär |
Photomodeler | Luftaufnahmen, Nahaufnahmen | Windows | Ab 55€/Monat | Marine, Forensik, Fertigung, Vermessung |
Pix4Dmapper | Luftaufnahmen | Windows, MacOS, Android, iOS | Ab 290€/Monat | Vermessung, Architektur, Landwirtschaft, Energie, Forensik |
RealityCapture | Luftaufnahmen, Nahaufnahmen | Windows | Ab 10€ für 3.500 PPI Credits Unlimitiert: 3.500€ | Architektur, Vermessung, Spiele, Kulturerbe, Virtuelle Realität, 3D-Druck |
Socet GXP | Luftaufnahmen | Windows | Auf Nachfrage | Militär, Katastrophenhilfe |
Inpho | Luftaufnahmen, Nahaufnahmen | Windows | Auf Nachfrage | Kartierung, Forstwirtschaft, Landwirtschaft, Bergbau, Versorgung, Stadtentwicklung, Militär |
WebODM | Luftaufnahmen | Windows, MacOS | Ab 55€ | Vermessung, Landwirtschaft, Bergbau, Immobilienverwaltung, Versorgung |
Um zu erkennen, welche Fähigkeiten einer Photgrammetrie-Software Sie benötigen, müssen Sie die genaue Funktionsweise verstehen.
Mit Fotos als Datenquelle erkennt das Programm automatisch die gemeinsamen Punkte der einzelnen Bilder und berechnet die Abstände zwischen ihnen im 3D-Raum. Als Ergebnis erhalten Sie eine Punktwolke, die dann in ein 3D-Mesh umgewandelt werden kann. Einige fortschrittliche Programme verfügen auch über Werkzeuge, mit denen die Punktwolke bereinigt werden kann, was für ein hochwertigeres Ergebnis sorgt.
Photogrammetrie gilt im Allgemeinen als weniger genau als ein Laser- oder Strukturlicht-3D-Scanner, aber für ausgedehnte Bereiche ist sie oft die einzige Lösung. Ihre Stärke ist aber die Erfassung von Farben und Texturen.
Photogrammetrie-Software benötigt ausreichende Bilddaten, um vernünftig arbeiten zu können, das bedeutet viele große Fotodateien. Die Daten müssen verarbeitet werden, dies kann je nach Software schnell oder zeitaufwändig passieren.
Manche Programme arbeiten ausschließlich mit Fotos als Datenquelle, andere können auch topologische Daten und Laserscans und weitere Quellen einbinden. In der Regel dienen die Daten des Laserscanners der Präzision und die Photogrammetriedaten werden für Textur und Farben darübergelegt.
Einige Programme bieten auch ihre eigenen Analysewerkzeuge im Arbeitsbereich an, mit denen Sie die Daten messen, Karten mit Anmerkungen versehen oder anreichern können. Derartige Programme werden häufig von Infrastrukturunternehmen, in der Forstwirtschaft oder beim Militär eingesetzt.
Obwohl es für die Software in der Regel keine Rolle spielt, wie Sie Ihre Fotos aufnehmen, können Lücken oder fehlende Daten auftreten, wenn Sie nicht genügend Fotos aus genügend verschiedenen Winkeln haben. Damit ein qualitativ hochwertiges 3D-Modell entstehen kann, müssen die Bilder zu 80 bis 90 % überlappen.
Erfahrene Pilotinnen und Piloten wissen, welche Flugwege und Geschwindigkeiten für genaue Luftaufnahmen erforderlich sind. Wenn Sie jedoch selbst eine Drohne benutzen wollen, sollten Sie nach einem Modell mit Wegpunkt-Navigationssoftware Ausschau halten oder eine Photogrammetrie-Software wie DroneDeploy einsetzen, die ein Modul zur Steuerung des Flugwegs der Drohne enthält.
Diese professionelle Photogrammetrie-Software ist sehr benutzerfreundlich. Die Benutzeroberfläche vereinfacht gerade Anfängern das Generieren von 3D-Scans mit benutzerfreundlichen Wizards, die den Prozess erklären und bei der Auswahl der richtigen Einstellungen helfen. Erfahrene User können jedoch jede Menge Feinjustierungen vornehmen, um das Ergebnis zu optimieren und davon profitieren, dass diese in viele Formate exportiert werden können.
Wie viele andere innovative Programme kann auch 3DF Zephyr die Photogrammetrie-Daten mit Laserscans abgleichen. So werden die 3D-Modelle präziser und die Texturkarten werden beibehalten. Obwohl die üblichen Prozesse alle automatisch ablaufen, können die User jederzeit manuell eingreifen, wenn sie mit dem Scan in einem CAD-Programm weiterarbeiten möchten. Mit 3DF Zephyr können Sie mit den Bildern als Referenz Formen nachzeichnen. Dieses native CAD-Modell kann dann an Programme wie Revit Autodesk für die BIM-Modellierung gesendet werden.
Der größte Vorteil dieser Photogrammetrie-Software ist, dass Sie eine konstenlose Version herunterladen können. Im Unterschied zur kostenpflichtigen Version stehen dir hier aber lediglich eine Kapazität von 50 Bildern für die Rekonstruktion sowie weniger Nachbearbeitungstools zur Verfügung. Für Profis interessant sind definitiv die GIS- und Vermessungstools der kostenpflichtigen Version.

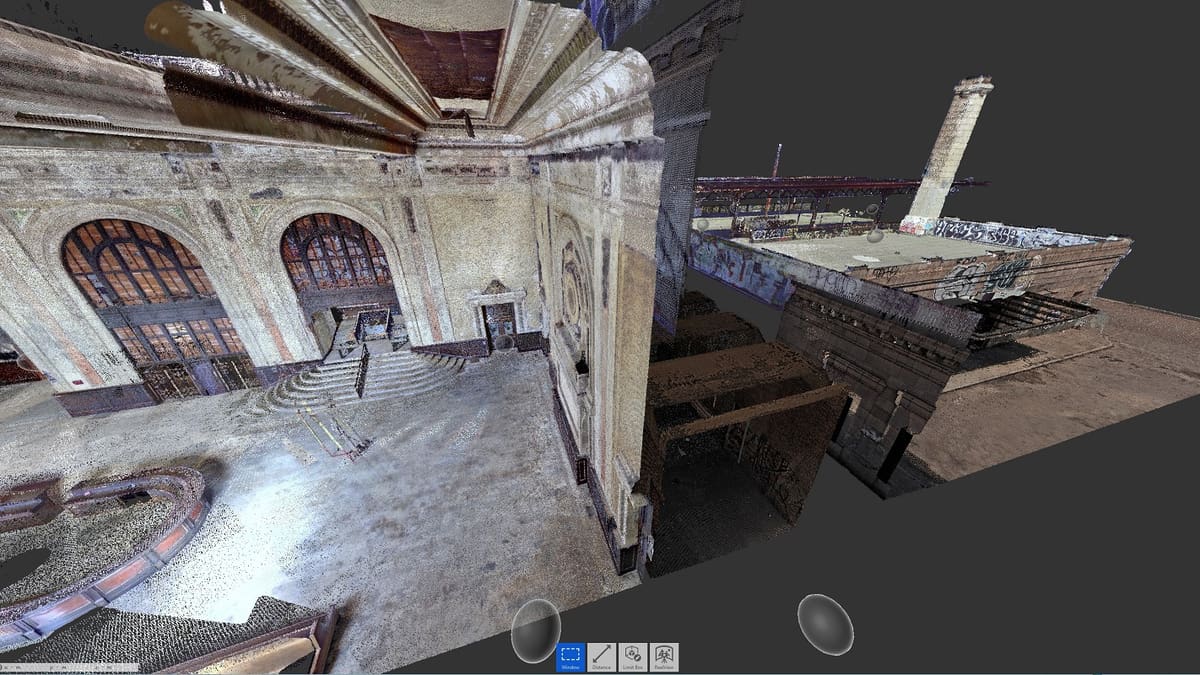

Wie die meisten Programme von AutoDesk wurde ReCap für die Integration in Workflows mit mehreren Programmen entwickelt – ReCap ist übrigens die Abkürzung von „Reality Capture“. Deshalb können Sie das Ergebnis als Punktwolke oder als Mesh in ein CAD- oder ein BIM-Programm exportieren.
Die Software verfügt über zwei grundlegende Modi: einen für Luftaufnahmen- und einen für Nahaufnahmen-Photogrammetrie. Zusätzlich zu Fotos kann ReCap auch Laserscans verarbeiten und diese auf Projekte, die auf Fotos basieren, ausrichten und daraus 3D-Modelle erstellen. Obwohl ReCap Bilder automatisch erkennen kann, können Sie die Auswahl auch von Hand vornehmen, um ein besseres Ergebnis zu erhalten.
Diese Photogrammetrie-Software kann nicht nur große Strukturen im 3D-Format festhalten, sie verfügt auch über hochwertige Analysetools, einen erweiterten Bearbeitungsmodus, einen Luftmodus für Drohnenaufnahmen und kollaborative Werkzeuge.
ReCap verfügt außerdem über eine Vielzahl an Datenservices, mit deren Hilfe die Scans verarbeitet werden. Der wichtigste dieser Datenservices ist das Auto Cleanup, das automatisch unerwünschte und aus Versehen aufgenommene Punkte, wie Menschen und sich bewegende Objekte, identifiziert und entfernt.
Ein weiterer, sehr nützlicher Service ist die Möglichkeit, die Scan-Daten in Meshes zu konvertieren, die dann wiederum in andere Verarbeitungsprogramme exportiert werden können.
Agisoft Metashape – ehemals Agisoft Photoscan – ist eine professionelle Photogrammetrie-Software, die vor allem bei Geoinformationssystemen, der Archivierung kulturellen Erbes, der Spieleentwicklung und bei visuellen Effekten Anwendung findet. Sie eignet sich sowohl für die Nahaufnahmen- als auch für die Luftaufnahmen-Photogrammetrie.
Die Software verfügt über umfassende Werkzeuge, mit denen die Punktwolke bearbeitet werden kann, bevor daraus ein 3D-Mesh generiert wird. Dazu gehört auch die automatische Klassifizierung von Punktwolken, um die geometrische Rekonstruktion individuell anpassen zu können. Das heißt, dass diese Software zwischen verschiedenen Objekten wie Gebäuden und Bäumen unterscheiden und diese herausfiltern kann.
Metashape hat im Vergleich zu früheren Versionen des Programms die Verarbeitungszeit und die Qualität von Aufnahmen verbessert. In dieser Version werden nun Community-Daten verwendet, um die Algorithmen und das maschinelle Lernen zu verbessern. Theoretisch verbessert sich das Photogrammetrie-Programm also im Laufe der Zeit – je häufiger es seine User verwenden, desto besser wird es.
Darüber hinaus ermöglichen es die umfangreichen Messwerkzeuge Bergbauunternehmen, Vermessungsingenieuren und vielen anderen Personen, volumetrische Messungen durchzuführen. Abgesehen von anderen außergewöhnlichen Funktionen kann man mit dieser Software auch 4D-Modelle bearbeiten. Das heißt, dass ganze Landschaften im 3D-Format festgehalten und dann bearbeitet werden können.
Ein weiterer großer Entwickler von 3D-Software, der mit seiner eigenen Photogrammetrie-Software aufwarten kann, ist Bentley. Angesichts von Bentleys Portfolio an hochentwickelten BIM- und CAD-Softwaretools ist es kein Wunder, dass iTwin Capture Modeler 3D-Modelle ganzer Städte erstellen kann. Deshalb eignet sich das Photogrammetrie-Programm auch für große Infrastruktur-Projekte und Großbaustellen.
iTwin Capture Modeler bietet Desktop-Funktionen zur Erstellung von Realdaten, die als digitaler Kontext für Design-, Engineering-, Konstruktions- und Betriebsabläufe dienen. Es ermöglicht Ihnen die Erstellung von realistischen Modellen in nahezu jedem Maßstab unter Verwendung von Fotos oder LiDAR-Punktwolken. Es ist in zwei Versionen erhältlich: iTwin Capture Modeler und iTwin Capture Modeler Center.
Bentley bietet ein Bündel von Softwarelösungen für die Realitäts- und Raummodellierung an. iTwin Capture Manage & Extract ist hardwareunabhängig, unabhängig von jeder Nachbearbeitungssoftware und skalierbar. Sie können riesige Mengen an sphärischen Bildern, flachen Bildern, Schrägbildern, Punktwolken und texturierten Netzen mit herkömmlichen GIS-Ressourcen wie Vektordaten, Orthofotos und Rasterbildern kombinieren. Importieren Sie Realdaten, die mit terrestrischen, mobilen und Luftbild-Kartierungssystemen auf der Straße, auf der Schiene, auf dem Wasser und in der Luft, in Innenräumen und im Freien sowie über und unter der Erdoberfläche aufgenommen wurden.

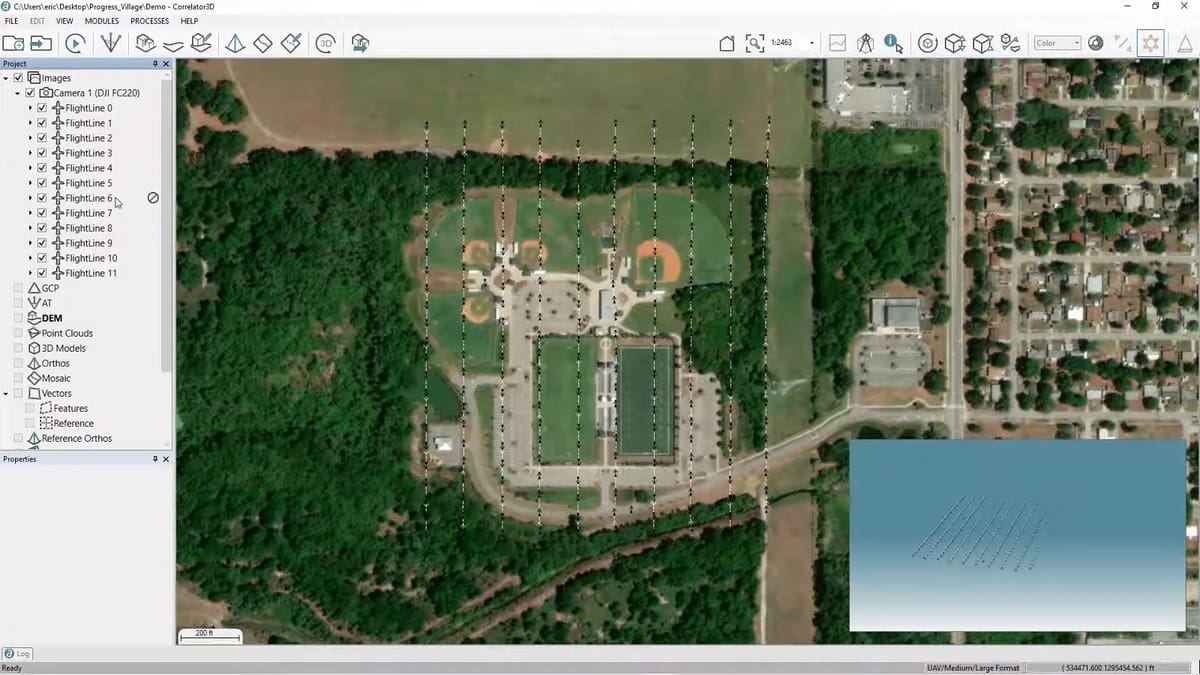

Correlator3D von Simactive ist ein Ende-zu-Ende Photogrammetrie-Softwarepaket. Sein Fokus liegt auf Luftaufnahmen. Die Software ist in der Lage, Aufnahmen von Drohnen, Flugzeugen und Satelliten zu verarbeiten. Wenn Sie mehr an den Gelände als an den Gebäude interessieren sind, dann bietet dir Correlator3D ein geniales, automatisiertes Tool, mit dem dein digitales Oberflächenmodell (DSM) in ein digitales Geländemodell (DTM) umgewandelt wird. Du kannst auch Ortho-Mosaike und 3D-Modelle erstellen.
Es ist weit verbreitet in Privatunternehmen und bei Regierungen, es gibt aber auch eine kostenlose Testversion. Als Profi-Software verfügt es über umfangreiche Ressourcen und Trainingsmöglichkeiten.

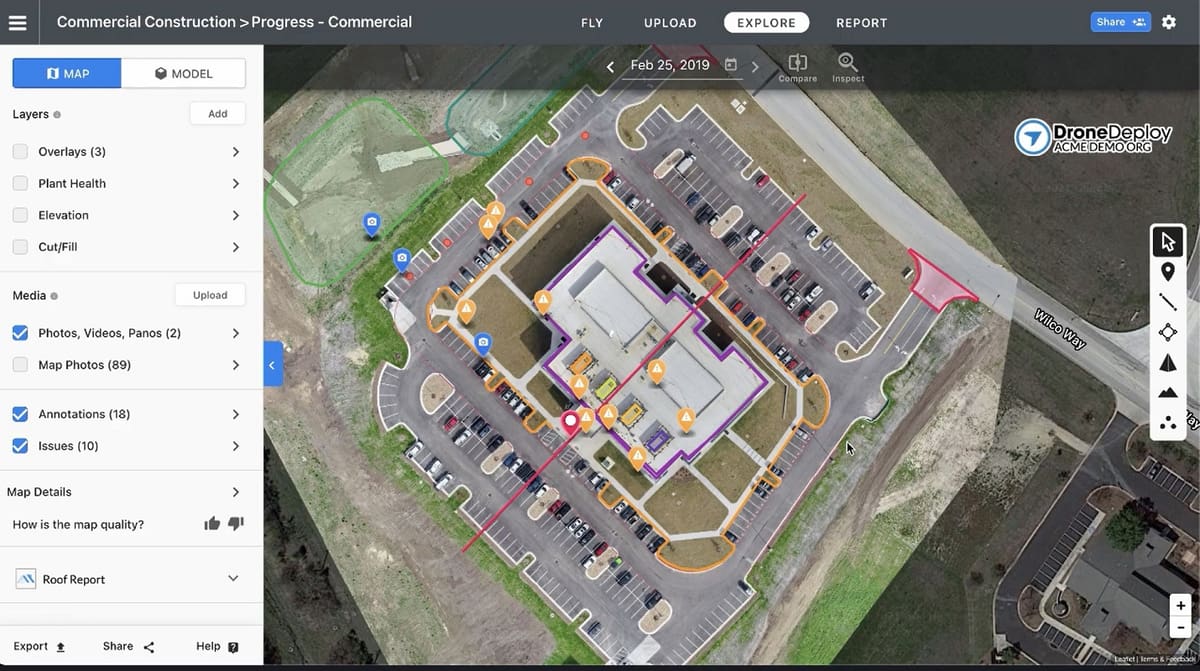

DroneDeploy ist eine benutzerfreundliche Photogrammetrie-Software für Luftaufnahmen, die den gesamten Prozess abdeckt, also vom Flug über die Aufnahmen bis hin zum fertigen 3D-Modell. Hierfür wurde die Software auf zwei Apps aufgeteilt.
Mit der ersten App fürs Smartphone wird die Flugroute der Drohne gesteuert. Dazu muss auf einer interaktiven Karte nur das zu scannende Gebiet und die Flugbahn der Drohne festgelegt werden. Mit der App wird der gesamte Flug gesteuert, vom Abheben bis zum Landen.
Die zweite App ist Cloud-basiert und erstellt anhand der Drohnenaufnahmen 3D-Modelle und Karten. Wie diese verarbeitet werden, liegt dabei ganz in deiner Hand. Beispielsweise kann das Ergebnis in vierschichtigen Karten angezeigt werden, wodurch du Informationen über den Zustand und die Höhe von Anlagen erhältst.
Darüber hinaus verfügt DroneDeploy über hochwertige Werkzeuge, mit denen Entfernungen, Flächen und Volumina gemessen werden können. Um das Optimum aus den Daten zu ziehen, können auch weitere Funktionen aus dem App-Store von DroneDeploy heruntergeladen werden.
Das Photogrammetrie-Programm ist nur mit DJI-Drohnen kompatibel.
Imagine Photogrammetry vom Software-Giganten Hexagon ist eine umfassende Sammlung von Software-Tools, die bei nationalen Vermessungsämtern, regionalen Vermessungsbehörden und kommerziellen Vermessungsunternehmen verbreitet ist.
Als voll funktionsfähiges Photogrammetriesystem, das in eine benutzerfreundliche Umgebung eingebettet ist, liefert Imagine Photogrammetry Ergebnisse für jeden, vom Photogrammetrie-Einsteiger bis zum fortgeschrittenen Benutzer. Zu den Profi-Funktionen gehören die vollständige analytische Triangulation, die Erstellung digitaler Geländemodelle, die Erstellung von Orthofotos und die Extraktion von 3D-Merkmalen. Durch die Automatisierung von Präzisionsmessungen und die Einbeziehung flexibler Operationen wie Geländebearbeitung und Merkmalsextraktion ist die Software so flexibel, dass sie für eine breite Palette von Anwendungen geeignet ist.
Hexagon bietet eine Reihe von Add-ons an, die den Funktionsrahmen von Imagine Photogrammetry erweitern und deinen Einsatz für die Photogrammetrie vielseitiger machen.
Sie sind auf der Suche nach einer preiswerten Photogrammetrie-Software? Dann ist Photomodeler vielleicht genau die Richtige für Sie. Mit dieser Software können Sie präzise Messungen vornehmen und 3D-Modelle für viele verschiedene Zwecke generieren. Sie verfügt über drei verschiedene Methoden, um dein 3D-Modell zu erstellen: Sie können manuell gleiche Merkmale verschiedener Fotos zuordnen, aus codierten Targets automatisch ein 3D-Modell oder Punktwolken aus überlappenden Fotos generieren lassen.
Um den Daten Sinn einzuhauchen, bietet Photomodeler eine Reihe an analytischen Werkzeugen. Sie haben die Wahl zwischen Basis- und Premiumversion dieser Photogrammetrie-Software. In der Standardversion sind die Grundfunktionen enthalten. Sie eignet sich gut für manuelle Projekte, CAD, Coded Targets und einzelne Fotoprojekte. Die Premium-Version bietet unter anderem die Möglichkeit des UAS-Vergleichs, um Drohnenaufnahmen zu unterstützen.
Pix4Dmapper erzeugt Punktwolken, 3D-Meshes und Höhenkarten aus Bildern und hilft auch dabei, geeignete Bilder zu machen. Zusätzlich hat Pix4D eine kostenlose App für Android und iOS entwickelt, mit dem Sie eine Drohne zum Mapping einsetzen können. Damit kann die Flugbahn der Drohne gesteuert werden. Dies garantiert eine ausreichende Überlappung der Bilder für die Photogrammetrieverarbeitung. Derzeit werden Drohnen von Parrot und DJI unterstützt.
Die Bilder werden dann in der Pix4D Software verarbeitet, die entweder auf dem Desktop-PC oder in der Cloud läuft. Hier werden dann Punktwolken, Ortho-Mosaike, Höhenmodelle, Indexkarten und noch mehr erzeugt. Zusätzlich verfügt die Photogrammetrie-Software über umfassende Analysewerkzeuge für die Bereiche Landwirtschaft, Vermessung, Architektur und Immobilien. Pix4Dfields bietet zum Beispiel Werkzeuge zur Erstellung von Anbauzonen- und Bewirtschaftungskarten, mit denen die Produktivität gesteigert werden kann, da der Fokus auf die Teile der Felder gelegt werden kann, die besondere Aufmerksamkeit erfordern. Pix4D vereinfacht auch die Zusammenarbeit. Die Software kann Anmerkungen, Karten und Modelle über URL-Links teilen.
Im Jahr 2021 kaufte Epic Games das Photogrammetrie-Softwareunternehmen Capturing Reality, um dessen Technologie in seine zur Spieleentwicklung verwendete Unreal Engine einzubauen. Praktischerweise ist sie auch zum Download verfügbar.
Die Software mit dem Namen RealityCapture kann aus einer Vielzahl von Eingabedaten genaue 3D-Modelle erstellen. Die Software bietet eine einfache und intuitive Benutzeroberfläche sowie umfangreiche Funktionen. Sie können aus Bildern und/oder Laserscans vollautomatisch virtuelle Realszenen, texturierte 3D-Meshes, orthografische Projektionen, georeferenzierte Karten u.v.m. erzeugen.
Die optimierte Verarbeitung, die sich dabei an die jeweils zur Verfügung stehende Hardware anpasst (unter Verwendung von Multi-Core und dedizierte Grafikkarten), ein kontinuierlicher Entwurfsmodus für Scans im laufenden Betrieb, eine integrierte Laserscanfunktion sowie die Möglichkeit, eine Vielzahl von Quellenformaten miteinander zu mischen, machen RealityCapture zu einer Photogrammetrie-Software, die sich mit einer relativ einfachen Hardware begnügt.
Socet GXP wurde von BAE Systems, einem Unternehmen für Verteidigung, Sicherheit und Luft- und Raumfahrt, entwickelt und ist eine fortschrittliche Geoinformations-Software, die Satelliten- und Luftbilder nutzt. Sie wurde hauptsächlich dafür entwickelt, Bilder zu analysieren, Informationen zu generieren, Sensormodelle zu testen und Geländeinformationen zu extrahieren und zu bearbeiten. Diese Software ist also nur die richtige, wennn Sie Zugang zu dieser Art von Eingabedaten haben.
Diese Software basiert auf Socet SET, wurde aber mit einer verbesserten Technologie und einem neuen Systemsetup ausgestattet. Mit diesem Programm können mehrere Workflows kombiniert werden.
Socet GXP wird im Heimatschutz, in Katastrophenfällen und bei humanitären Einsätzen sowie im Verteidigungsfall eingesetzt.
Trimble Geospatial hat Trimble Inpho für die präzise Umwandlung von Luftbildern in präzise Punktwolken, Oberflächenmodelle oder Orthofoto-Mosaike entwickelt. Die Software ist für eine breite Palette von Anwendungen gedacht, darunter die nationale Kartierung, die Forst- und Landwirtschaft, der Bergbau, der Versorgungs- und Energiesektor, die Stadtentwicklung, die Verteidigung und die Katastrophenhilfe. Mit Inpho können Sie auch Lidar-Scans aus der Luft für Software von Drittanbietern verarbeiten, z. B. für automatische Stadtmodellierungssoftware.
Trimble Geospatial verfügt über mehr als 30 Jahre Erfahrung und zeichnet sich durch die fortschrittlichste Technologie zusammen mit einem soliden Support aus.

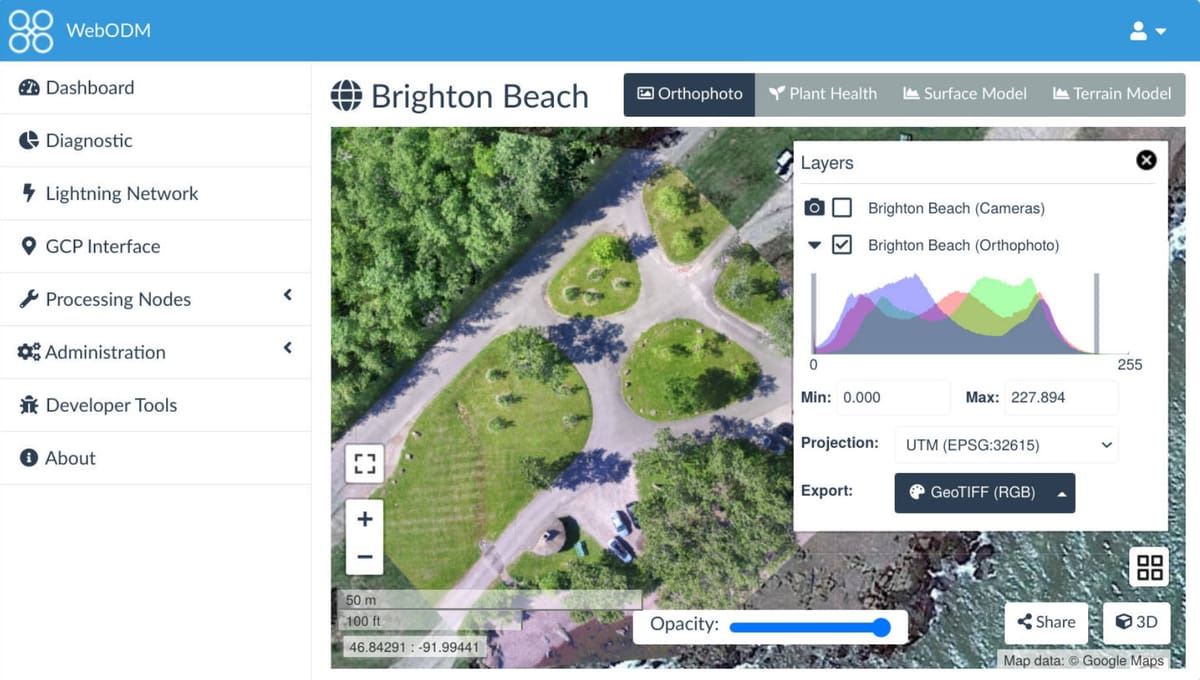

Hinter WebODM stecken die Macher von OpenDroneMap. Die benutzerfreundliche quelloffene Drohnen-Mapping-Software nutzt Luftaufnahmen von Drohnen sowie Bodenaufnahmen (im Nadirwinkel oder schräg aufgenommen), um Höhenmodelle, texturierte 3D-Modelle, georeferenzierte Karten und Punktwolken zu erstellen. Sie kann offline auf dem PC genutzt oder über Server in der Cloud verwendet werden. Und Sie können deine Höhenkonturen nach AutoCAD, ShapeFile u.a. exportieren.
Es handelt sich um eine Open-Source-Software, die man kostenlos über die GitHub-Seite herunterladen kann. Ein paar Programmierkenntnisse sind jedoch erforderlich, um sie zum Laufen zu bringen. Wenn Sie einen besseren Zugang zur Software und Kundensupport haben möchten, können Sie Ihnen auch eine lebenslange Lizenz für ca. 55 € kaufen – hier wird das Installationsprogramm dann mitgeliefert.
